DTA109A51- DIII-NET Expander Adaptor – Khuếch Đại Tín Hiệu

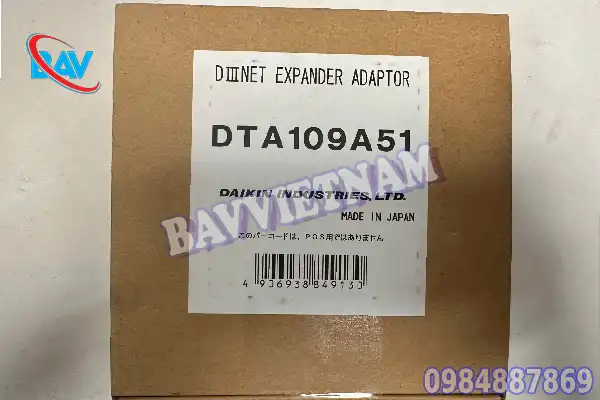

Các Bộ chuyển đổi mở rộng DIII-NET Daikin DTA109A51là phụ kiện dành cho hệ thống điều hòa không khí Daikin VRV, được thiết kế để mở rộng giới hạn kết nối của hệ thống DIII-Net. Sản phẩm này đặc biệt hữu ích cho các dự án thương mại hoặc tòa nhà lớn có nhiều dàn nóng và dàn lạnh

Chức năng chính

• Mở rộng giới hạn kết nối: Tăng số lượng tối đa các thiết bị ngoài trời và trong nhà có thể kết nối với hệ thống DIII-Net.
• Giảm nhiễu: Giúp khắc phục lỗi giao tiếp trong môi trường có nhiều nhiễu điện.
• Hỗ trợ hệ thống lớn: Cần thiết khi có 8 hoặc nhiều thiết bị ngoài trời hoặc khi khó xác minh giới hạn về chiều dài cáp, nhánh và loại cáp.

Thông số kỹ thuật

Theo tài liệu kỹ thuật của Daikin

• Mỗi bộ chuyển đổi mở rộng DTA109A51 có thể mở rộng kết nối thêm10 dàn nóngvà128 dàn lạnh.
• Hệ thống DIII-Net nguyên bản có thể kết nối tối đa 10 dàn nóng và 128 dàn lạnh.
• Có thể kết nối tối đa 8 bộ chuyển đổi mở rộng DTA109A51 vào hệ thống DIII-Net.
• Có thể điều khiển tập trung tới 1024 dàn lạnh trong 64 nhóm khác nhau, tùy thuộc vào bộ điều khiển trung tâm được sử dụng.
• Có thể cần thêm bộ lắp đặtKRP4A92để lắp đặt DTA109A51 dễ dàng.

Các bước lắp đặt cơ bản

1. Chọn vị trí lắp đặt:
   • Bộ điều hợp nên được lắp đặt trong một hộp công tắc (switch box) có kích thước phù hợp, khuyến nghị là 400(W) × 400(H) × 125(D) mm hoặc lớn hơn.
   • Việc sử dụng bộ lắp đặt tùy chọnKRP4A92có thể giúp việc lắp đặt dễ dàng hơn.
2. Đấu dây nguồn điện:
   • Sử dụng dây dẫn có kích thước 2mm² (φ1.6) hoặc lớn hơn cho việc đấu dây nguồn điện.
   • Kết nối dây nối đất (ground).
   • Cần có một cầu dao ngắt mạch 10A.
3. Đấu dây điều khiển (DIII-Net):
   • Hệ thống DIII-Net sử dụng kết nối dạng “chuỗi” (daisy chain). KHÔNG được phép kết nối dạng “hình sao” (star connection) vì có thể gây lỗi giao tiếp.
   • Sử dụng dây bọc vinyl có vỏ bọc (sheathed vinyl cord or cable) 2 lõi hoặc cáp với tiết diện từ 0.75mm² đến 1.25mm².
   • Các kết nối F1/F2 là không phân cực.
   • Chiều dài dây tối đa:
     • Chiều dài dây tối đa cho một nhánh là 1000m.
     • Tổng chiều dài dây tối đa trong toàn hệ thống là 2000m.
4. Cài đặt công tắc DIP (DIP switch):

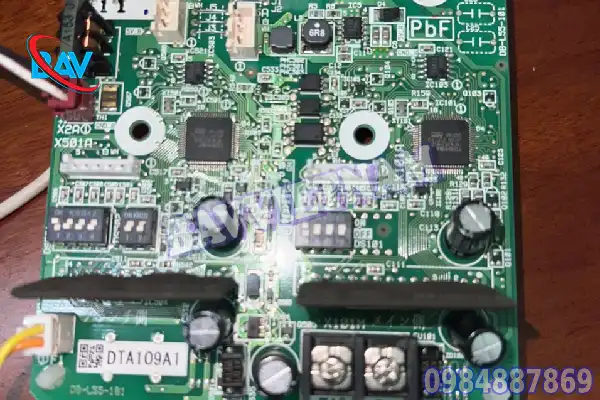

   • Trên bo mạch của bộ điều hợp DTA109A51 sẽ có các công tắc DIP để cài đặt địa chỉ và chế độ hoạt động.
   • Quan trọng: Cài đặt công tắc DIP phải được thực hiện trước khi bật nguồn.
   • Tham khảo hướng dẫn sử dụng chi tiết đi kèm với sản phẩm hoặc tài liệu kỹ thuật của hệ thống điều khiển trung tâm để xác định cài đặt công tắc DIP chính xác cho hệ thống cụ thể của bạn (ví dụ: cài đặt địa chỉ, v.v.).
