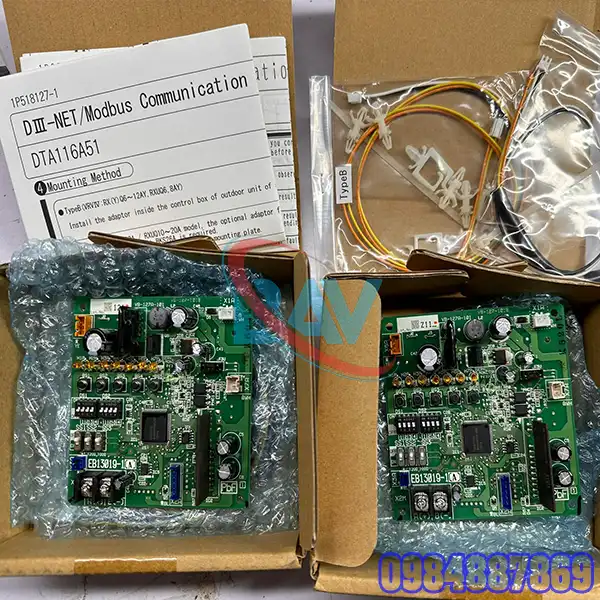

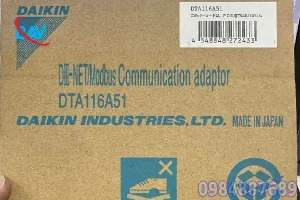

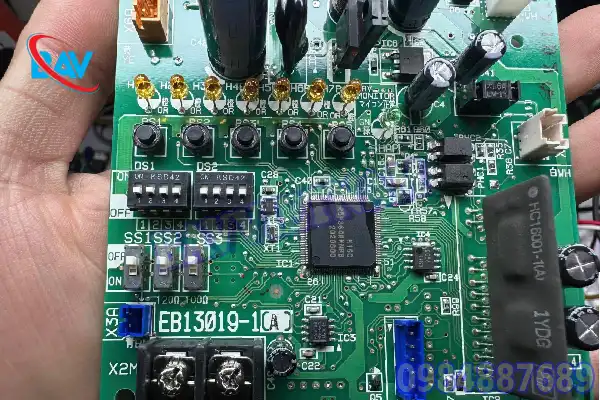

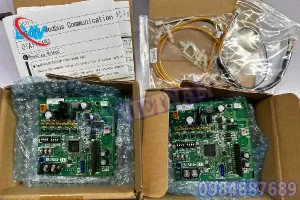

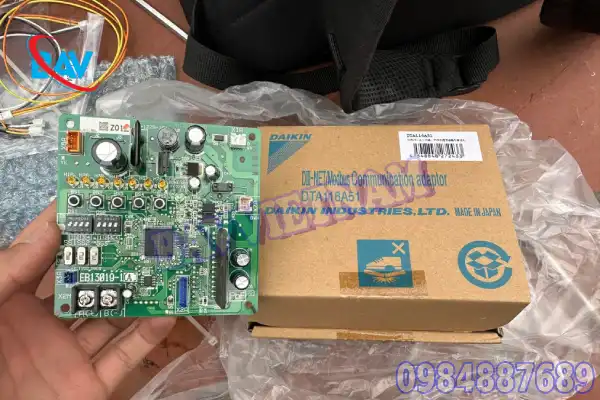

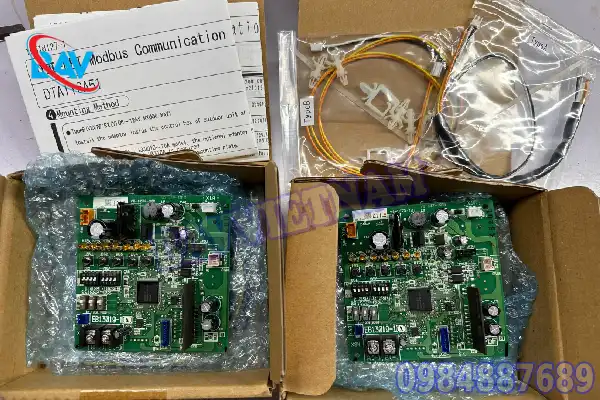

DTA116A51 – Module điều khiển Modbus RTU/DIII-Net Daikin
| Số lượng thiết bị tối đa có thể kết nối | 16 đơn vị trong nhà / 2 đơn vị ngoài trời |
| Dây kết nối DIII-Net | Dây truyền thông DIII-Net – 18AWG-2, không phân cực, xoắn, không chắn |
| Dây kết nối Modbus | Dây truyền thông Modbus – 16-18 AWG, phân cực |
| Khoảng cách tối đa giữa các thiết bị | Tổng chiều dài dây dẫn DIII-Net: 1.640 ft (500 m) Tổng chiều dài dây dẫn Modbus: 1.640 ft (500 m) |
| Giao thức truyền thông | Modbus RTU (RS485) / DIII-Net |
| Tốc độ truyền thông Modbus | 9600/19200bps |
| Độ dài dữ liệu | 8 bit |
| Phạm vi địa chỉ Modbus | 1-15 |
| Nguồn cấp | 16VDC cung cấp bởi đơn vị ngoài trời* (1.58VA tối đa) |
| Phạm vi nhiệt độ hoạt động | -4 đến 149°F (-20 đến 65°C) |
| Phạm vi độ ẩm hoạt động | 95% hoặc ít hơn (RH) (không ngưng tụ) |
| Kích thước | 3.94 x 3.94 inch (100 x 100 mm) |
| Khối lượng |
Mô tả
Tổng quan về module điều khiển Modbus RTU/DIII-Net – Daikin DTA116A51
DTA116A51 là cầu nối thông minh giữa hệ thống điều hòa VRV của Daikin và các hệ thống tự động hóa tòa nhà. Với khả năng chuyển đổi giao thức DIII-Net sang Modbus, thiết bị này cho phép bạn điều khiển linh hoạt lên đến 16 dàn lạnh và 2 dàn nóng, góp phần tối ưu hóa hiệu suất và tiết kiệm năng lượng.
DTA116A51 có thể điều khiển được đối với các hệ thống điều hòa không khí Daikin, cụ thể là VRV, SkyAir và Mini-Split sử dụng điều khiển từ xa KRP928BB25. Bảng trình bày các chức năng của thiết bị:
| Chức năng | VRV | SkyAir | Mini-Split, SkyAir sử dụng điều khiển từ xa KRP928BB25 | |
| Giám sát và hiển thị | On/Off | X | X | X |
| Chế độ hoạt động (làm lạnh, sưởi ấm, quạt, khử ẩm) | X | X | X | |
| Nhiệt độ cài đặt | X | X | X | |
| Nhiệt độ phòng | X | X | X | |
| Hướng gió | X | X | ||
| Tốc độ quạt | X | X | ||
| Vô hiệu hóa dàn lạnh | X | X | ||
| Hiển thị lỗi | X | X | X | |
| Hiển thị tín hiệu thay lọc | X | X | ||
| Trạng thái kết nối | X | X | ||
| Điều khiển trực tiếp | On/Off | X | X | X |
| Chế độ hoạt động (làm lạnh, sưởi ấm, quạt, khử ẩm) | X | X | X | |
| Nhiệt độ cài đặt | X | X | X | |
| Hướng gió | X | X | ||
| Tốc độ quạt | X | X | ||
| Đặt lại tín hiệu thay lọc | X | X | ||
Sơ đồ kết nối thiết bị
Các hệ thống có thể được điều khiển trên 1line DIII-Net .
➢Lên tới 64 nhóm; 128 dàn lạnh; 10 tổ dàn nóng.
➢Chiều dài dây dẫn:
•Tổng chiều dài dây dẫn: 2000m
•Chiều dài dây dẫn tối đa: 1000m
•Tối đa 16 nhánh phụ khi gắn adapter
➢ Ưu điểm
▪Khuếch đại tín hiệu đường truyền DIII-Net khi hệ thống vượt quá công suất 100HP.
▪Khuếch đại tín hiệu đường truyền DIII-Net khi hệ thống vượt chiều dài dây dẫn
➢ Nhược điểm
▪ Khi gắn checker vào hệ thống thì chỉ nhận được cụm đang checker, còn những dàn nóng phía sau DTA109 thì không nhận được.
▪Khi Hệ thống có cài chức năng phân bố điện (PPD) thì phần mềm không tự động nhận được model dàn lạnh trong quá trình cài đặt PPD (Cũ + Mới).
▪Cài Airnet sẽ khó hơn….
Nếu sự cố xảy ra, chỉ có các thiết bị phía sau bộ chuyển đổi bị hư hỏng. Vì vậy
găn bộ DTA109 có thể tránh được việc hư hỏng toàn bộ hệ thống.

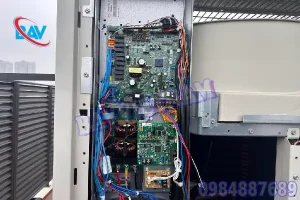

Lắp Đặt
– B1. Kết nối dây từ Adaptor (X2A) đến
nguồn adaptor (X37A) trên PCB dàn nóng.
– B2. Kết nối dây F1F2 (branch bus) của
adaptor với F1F2 trung tâm của PCB dàn
nóng.
– B3. Kết nối dây truyền tín hiệu được đưa
đến vị trí F1F2 (Main bus)
Những chú ý khi lắp adaptor cho 1 line DIII-net
➢ Khi công suất hệ thống vượt quá 100HP
➢ Dây truyền tín hiệu loại vỏ bọc: 0.75 – 1.25𝑚𝑚2 (2 dây)
➢ Chiều dài dây dẫn:
• Tổng chiều dài dây dẫn: 2000m (dùng dây chống nhiễu, <1500m )
• Chiều dài dây dẫn tối đa: 1000m
• Tối đa 16 nhánh cho mỗi adaptor
➢ Bắt buộc phải có ít nhất 1 dàn nóng và 1 thiết bị điều khiển trung tâm
➢ Có thể kết nối tối đa 8 bộ Adaptor trong một line.
➢ Không được phép gắn DTA109 trên nhánh phụ khi đã gắn DTA109 khác
