Hệ thống điều hòa trung tâm Daikin VRV R là lựa chọn phổ biến cho các tòa nhà cao tầng, trung tâm thương mại, khách sạn nhờ khả năng kết nối đa dàn lạnh – dàn nóng và điều khiển biến tần linh hoạt.
Khi hoạt động, toàn bộ hệ thống phụ thuộc rất lớn vào các bo mạch điều hòa như bo mạch nguồn (lọc nhiễu), bo mạch điều khiển, bo mạch công suất, bo mạch quạt và bo mạch dàn lạnh.
Việc sửa bo mạch điều hòa VRV R Daikin đòi hỏi kỹ thuật viên chuyên sâu, hiểu rõ model mạch trên hệ thống VRV R, đo kiểm điện, phân tích lỗi và sử dụng linh kiện điều hòa Daikin chính hãng.
BAVvietnam là đơn vị chuyên sửa bo mạch các loại cho hệ thống VRV R, phục vụ tại Hà Nội – HCM – toàn quốc, cam kết chất lượng và bảo hành rõ ràng Hotline 0984887869
Thông tin liên quan:
Sửa bo mạch điều hòa VRV6 Daikin
Sửa bo mạch điều hòa VRV A Daikin
Sửa bo mạch điều hòa VRV H Daikin

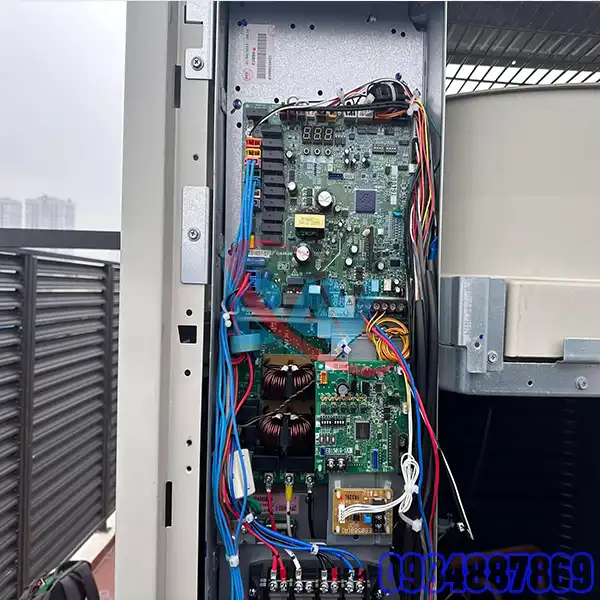

Cấu Trúc Bo Mạch Trên Hệ Thống Điều Hòa VRV R Chức Năng Từng Loại Bo Mạch
Để hiểu rõ hơn về quá trình sửa chữa, trước hết cần nắm các thành phần bo mạch chính trong hệ thống VRV R.
- Bo mạch nguồn (lọc nhiễu): Chịu trách nhiệm nhận nguồn điện từ mạng 3 pha hoặc 1 pha, chuyển đổi điện áp, lọc nhiễu và cấp nguồn sạch cho toàn bộ hệ thống bo mạch. Nếu bo này hỏng, có thể dẫn tới hiện tượng toàn hệ thống mất nguồn hoặc chập linh kiện.
- Bo mạch điều khiển (Main Control PCB): Đây là bộ não xử lý tín hiệu từ cảm biến, điều khiển máy nén, quạt dàn nóng/dàn lạnh, van tiết lưu và giao tiếp giữa dàn nóng và dàn lạnh.

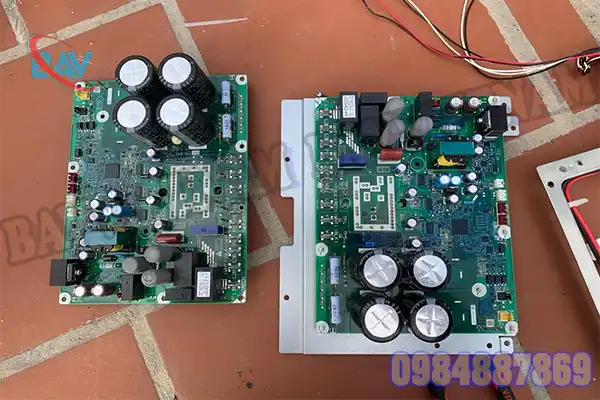

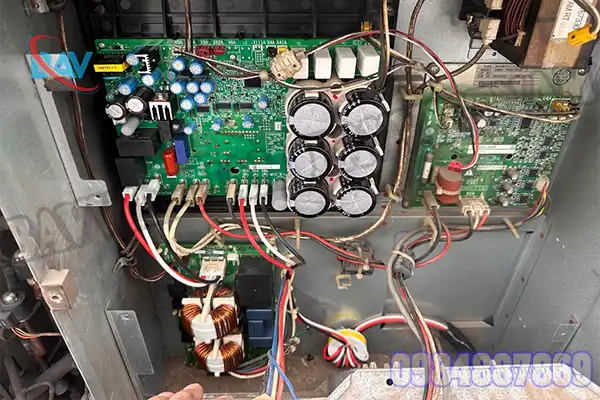

- Bo mạch công suất (Inverter / IPM / IGBT): Thiết kế cho hệ thống biến tần lớn như VRV R, bo này xử lý dòng lớn, điều khiển máy nén và quạt giải nhiệt. Hỏng bo công suất thường kéo theo sự cố lớn và chi phí cao.
- Bo mạch quạt: Điều khiển motor quạt giải nhiệt dàn nóng hoặc quạt dàn lạnh, đảm bảo lưu lượng không khí và tản nhiệt hiệu quả.

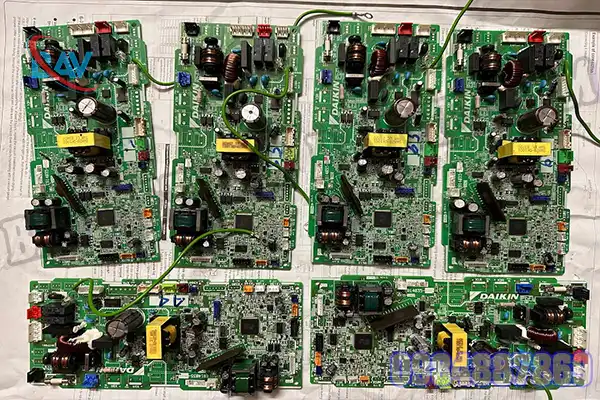

- Bo mạch dàn lạnh (Indoor PCB): Điều khiển quạt indoor, cảm biến nhiệt độ, van tiết lưu và giao tiếp với bo chính. Hỏng board dàn lạnh làm mất chức năng dàn lạnh dù dàn nóng vẫn chạy.
Hiểu rõ bố cục bo mạch trên hệ thống điều hòa VRV R giúp chủ đầu tư và kỹ thuật xác định đúng khu vực cần xử lý, tối ưu chi phí và thời gian.
Các Lỗi Thường Gặp Và Mã Lỗi Liên Quan Đến Bo Mạch Điều Hòa VRV R Daikin
Trong thực tế sửa chữa hệ thống VRV R, nhiều công trình gặp các mã lỗi phổ biến liên quan bo mạch như:
| Mã lỗi | Hiện tượng | Liên quan đến bo mạch |
| U4 | Giao tiếp giữa dàn nóng – dàn lạnh mất | Bo mạch điều khiển bị lỗi hoặc đường bus tín hiệu bị chập. |
| L5 | Quá dòng Máy nén – hỏng module công suất | Bo mạch công suất hoặc máy nén bị kéo quá tải. |
| E7 | Quạt dàn nóng không quay | Bo mạch quạt hoặc driver điều khiển quạt bị hỏng. |
| A3 | Lỗi cảm biến dàn lạnh hoặc bo dàn lạnh | Bo mạch dàn lạnh hoặc cảm biến liên quan. |
| U1 / UA | Nguồn/chân pha mất, hệ thống không hoạt động | Bo mạch nguồn – lọc nhiễu hoặc cấp nguồn bị sự cố. |
Khi gặp những mã lỗi trên, nếu kỹ thuật viên không có kinh nghiệm sửa bo mạch chuyên VRV/VRF, có thể dẫn tới thao tác sai và kéo theo hư hỏng lan rộng.

Nguyên Nhân Hỏng Bo Mạch Và Cách Khắc Phục Chuyên Sâu Cho Điều Hòa VRV R Daikin
Bo mạch nguồn (lọc nhiễu)
Nguyên nhân: Nguồn điện chập chờn, mất pha, sụt áp, nhiệt độ trong tủ điện cao, tiếp xúc kém.
Khắc phục:
- Sử dụng ổn áp hoặc relay bảo vệ pha.
- Vệ sinh tủ điện, đảm bảo thông gió.
- Thay tụ lọc nhiễu, kiểm tra diode cầu, kiểm tra điện áp đầu vào.
Bo mạch điều khiển
Nguyên nhân: Bus HA/AH lỗi, IC logic bị nhiễm ẩm/oxy hóa, mối hàn lỗi.
Khắc phục:
- Kiểm tra dây bus, đo điện áp logic.
- Thay IC giao tiếp hoặc lập trình lại nếu cần.
- Vệ sinh, thổi khô board, phủ lớp bảo vệ.
Bo mạch công suất
Nguyên nhân: Máy nén bị kẹt, quạt không quay → kéo dòng lớn, module IPM/IGBT bị cháy, tản nhiệt không tốt.
Khắc phục:
- Kiểm tra máy nén, xác định có mắc quá tải.
- Thay module công suất chuẩn, kiểm tra tản nhiệt, tiếp xúc tản nhiệt tốt.
- Chạy test tải giả trước khi lắp lại.
Bo mạch quạt
Nguyên nhân: Motor quạt bị mắc kẹt, driver bị lỗi, bo không gửi tín hiệu.
Khắc phục:
- Tháo kiểm tra motor, cảm biến Hall, driver quạt.
- Thay board quạt hoặc linh kiện driver tương thích.
Bo mạch dàn lạnh
Nguyên nhân: Cảm biến nhiệt độ, van tiết lưu hoặc giao tiếp bo thất thường.
Khắc phục:
- Kiểm tra cảm biến, thay board dàn lạnh nếu cần.
- Kiểm tra giao tiếp tín hiệu bus, đảm bảo bo dàn lạnh nhận được lệnh và phản hồi chính xác.
Việc “nhổ từng cái rồi sửa” mà không phân tích nguyên nhân gốc có thể dẫn tới sửa xong lại hỏng – đặc biệt trong hệ thống VRV R công suất lớn.

Quy Trình Sửa Bo Mạch Điều Hòa VRV R-Daikin – Bán Linh Kiện Daikin – Phạm Vi Hoạt Động
Quy trình chuẩn tại BAVvietnam
- Tiếp nhận thông tin, mã lỗi hệ thống – Hotline 0984887869
- Khảo sát tại công trình hoặc nhận bo mạch tại xưởng

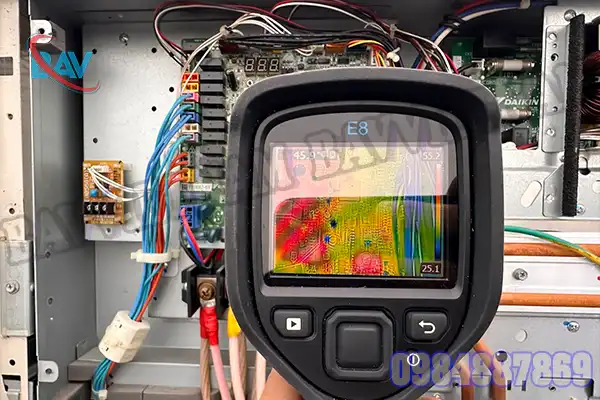

- Phân tích sơ đồ mạch – đo kiểm từng loại bo: nguồn, điều khiển, công suất, quạt, dàn lạnh
- Báo giá rõ ràng – khách hàng chấp thuận → tiến hành sửa
- Sửa chữa/thay linh kiện chuẩn – cung cấp linh kiện điều hòa Daikin và bo mạch các loại tương thích hệ VRV R
- Chạy test tải giả, hiệu chỉnh tín hiệu, kiểm tra giao tiếp
- Lắp đặt lại hệ thống – kiểm tra vận hành – bàn giao
- Cấp phiếu bảo hành rõ ràng và hỗ trợ kỹ thuật sau sửa
Phạm vi hoạt động:
- Hà Nội: kỹ thuật công trình – hỗ trợ theo hợp đồng bảo trì, xử lý khẩn, nhận bo mạch gửi về xưởng
- Toàn quốc: hỗ trợ ship linh kiện, sửa từ xa và cử kỹ thuật khi cần
Bảng Báo Giá Sửa Chữa Bo Mạch Điều Hòa VRV R Daikin
| Hạng mục sửa chữa | Đơn giá tham khảo | Bảo hành |
| Sửa bo mạch nguồn (lọc nhiễu) | 1.000.000 – 3.000.000 đ | 3-6 tháng |
| Sửa bo mạch điều khiển | 1.500.000 – 5.000.000 đ | 6-12 tháng |
| Sửa bo mạch công suất (Inverter) | 3.000.000 – 8.000.000 đ | 6-12 tháng |
| Sửa bo mạch quạt | 1.000.000 – 3.500.000 đ | 3-6 tháng |
| Sửa / thay bo mạch dàn lạnh | 1.200.000 – 2.800.000 đ | 3-6 tháng |
| Bán linh kiện điều hòa Daikin & bo mạch các loại | Liên hệ | Theo linh kiện |
* Giá chỉ mang tính tham khảo, phụ thuộc vào model mạch trên hệ thống VRV R, mức độ hư hỏng thực tế và thời gian xử lý.
Lý Do Khách Hàng Lựa Chọn Bavvietnam – Cam Kết – Chế Độ Bảo Hành
Lý do khách hàng công trình – tòa nhà chọn chúng tôi
- Kỹ thuật viên chuyên sâu hệ VRV/VRF, nhiều dự án lớn
- Linh kiện chuẩn – bán linh kiện Daikin và bo mạch các loại chính hãng
- Cam kết báo giá minh bạch, không phát sinh ẩn
- Phục vụ tại Hà Nội, HCM và toàn quốc – hỗ trợ nhanh
- Hỗ trợ tư vấn từ xa và tại công trình
Cam kết & chế độ bảo hành
- Linh kiện thay thế đúng hãng, đúng trị số
- Sau sửa có chạy thử và kiểm tra toàn hệ thống
- Bảo hành từ 3-12 tháng tùy hạng mục
- Hỗ trợ sau bảo hành nếu có lỗi phát sinh từ phần đã sửa

Các Câu Hỏi Thường Gặp Khi Khách Hàng Cần Sửa Bo Mạch Điều Hòa
Sửa bo mạch VRV R mất bao lâu?
Tùy mức độ và số lượng dàn lạnh, thường từ 1 tới 4 ngày. Với bo công suất phức tạp, có thể lâu hơn.
Có sửa ngay tại công trình không cần tháo bo về xưởng?
Với lỗi nhỏ (bo quạt, bo dàn lạnh) có thể sửa tại chỗ; nhưng bo công suất/inverter thường cần tháo về xưởng để đo kiểm tải và đảm bảo an toàn.
Bao lâu thì nên kiểm tra bo mạch định kỳ?
Với hệ thống VRV công suất lớn nên kiểm tra ít nhất 6-12 tháng/lần: vệ sinh bo nguồn, kiểm tra tản nhiệt, đo giao tiếp bus.
Khi nào nên thay bo mạch thay vì sửa?
Khi module công suất cháy lan, linh kiện không thể thay được, hoặc đã sửa nhiều lần vẫn lỗi lại thì nên thay bo mới để tiết kiệm chi phí vận hành lâu dài.
Việc sửa bo mạch điều hòa VRV R Daikin đúng kỹ thuật và sử dụng linh kiện chuẩn là yếu tố quan trọng để đảm bảo hệ thống điều hòa trung tâm hoạt động ổn định, hiệu suất cao và tiết kiệm chi phí bảo trì. Nếu công trình của bạn đang gặp mã lỗi, quạt không quay, máy nén không khởi động, hoặc nghi ngờ bo mạch bị hỏng – hãy liên hệ ngay BAVvietnam – Hotline 0984887869. Chúng tôi phục vụ tại Hà Nội, HCM và toàn quốc với đội ngũ kỹ thuật chuyên sâu, thiết bị đo kiểm chính xác, linh kiện chính hãng và dịch vụ cam kết bảo hành rõ ràng.
